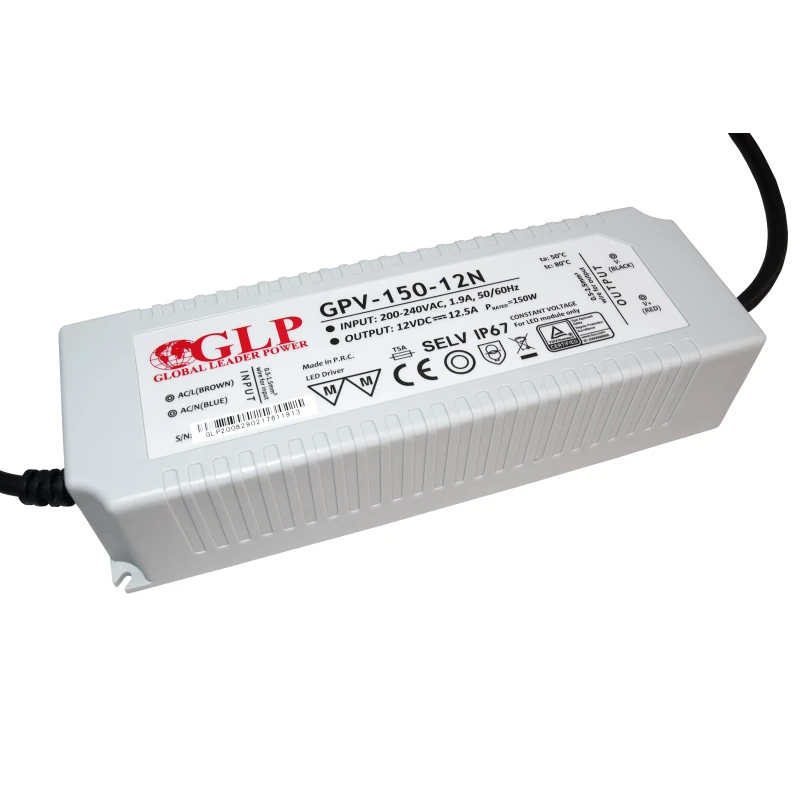

Power supply GPV-150-12N, 12V, 12,5A, 150W
Reference: 05-000525
Power supply GPV-150-12N,
180-277 V AC,
12 V DC, 12,5 A, 150W, IP67 ,
15 Items In Stock
Data sheet
| Manufacturer | GLP |
| Model | GPV-150-12N |
| Minimum input voltage - (V AC) | 180 |
| Input voltage - (V AC) | 230 |
| Maximum input voltage - (V AC) | 277 |
| Minimum input voltage - (V DC) | 254 |
| Maximum input voltage - (V DC) | 390 |
| Output voltage - (V DC) | 12 |
| Output power - (W) | 150 |
| Power supply type | Constant voltage |
| Output current - (A) | 12,5 |
| Efficiency - (%) | 92 |
| Overvoltage protection | 18 - 30 V, Hiccup - auto recovery |
| Short circuit protection | Hiccup - auto recovery |
| Overload protection | 110 - 180 %, Hiccup - auto recovery |
| Temperature protection | 140 ± 10°C, Shut off. Need to repower. |

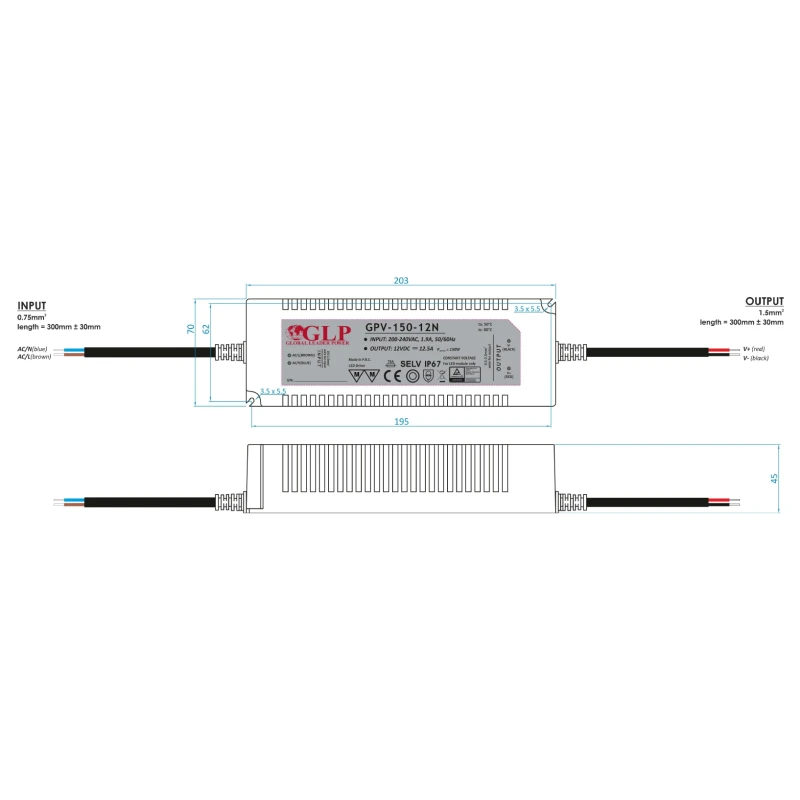

| Width - (mm) | 70 |
| Length - (mm) | 203 |
| Length with cables - (cm) | 28 |
| Height - (mm) | 45 |
| Ingress protection - (IP) | 67 |
| Fixing | srew fixing |
| Connection | cable connection |
| Weight - (kg1pc) | 1,15 |
| Input cable length - (cm) | 30 |
| Output cable length - (cm) | 30 |
| Input cable color | blue/brown |
| Output cable color | reb/black |
| Input wire corss-section - (mm²) | 0,75 |
| Output wire corss-section - (mm²) | 1,5 |
| Warranty - (y) | 2 |
Okean 214 FM alale häälestamine 3
Edasi tuleb tegeleda kõrgsagedusvõimendiga. See piirdub vaid mõned konde ja ühe pooli mudimisega. C6 82p -> 180p C9 18p -> 9,1p...
märts 29, 2021 3958
Okean 214 FM alale häälestamine 1
Kui ULL plokk on kätte saadud siis on järgmiseks vaja hakata seda ümber häälestama. Siinkohal võib jällegi jama tekkida sest neid raadioid on...
märts 7, 2021 3789
Okean 214 FM alale
See raadio on üsna levinud tükk. Tehti neid aastast 1985 ja eelkäijaks peetakse Riia Raadiotehase aparaat "VEF Transistor-17". Kuna aga VEF oli...
veebr 24, 2021 3371
Download
Datasheet GPV-150-XXN (ENG)
Download (735.23k)
