Power supply HVS-24040B2, 24V, 1,67A, 40W
Reference: 05-000039
Power supply HVS-24040B2,
90-264 V AC,
24 V DC, 1,67 A, 40W, IP67 ,
3 Items In Stock
Data sheet
| Model | HVS-24040B2 |
| Minimum input voltage - (V AC) | 90 |
| Input voltage - (V AC) | 230 |
| Maximum input voltage - (V AC) | 264 |
| Output voltage - (V DC) | 24 |
| Output power - (W) | 40 |
| Power supply type | Constant voltage |
| Output current - (A) | 1,67 |
| Power factor - PF (cos φ) | 0,95 |
| Efficiency - (%) | 84 |
| Short circuit protection | Hiccup - auto recovery |
| Overload protection | 120-150 % |
| Temperature protection | 100 °C ± 10 °C |

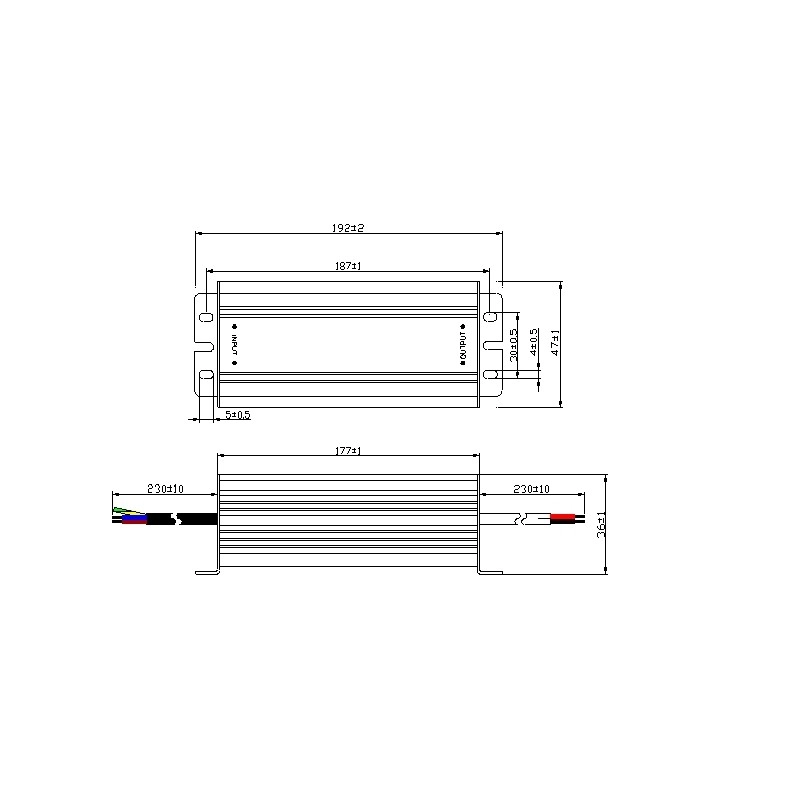

| Width - (mm) | 47 |
| Length - (mm) | 192 |
| Height - (mm) | 36 |
| Weight - (g1pc) | 550 |
| Ingress protection - (IP) | 67 |
| Fixing | srew fixing |
| Connection | cable connection |
| Warranty - (y) | 2 |
