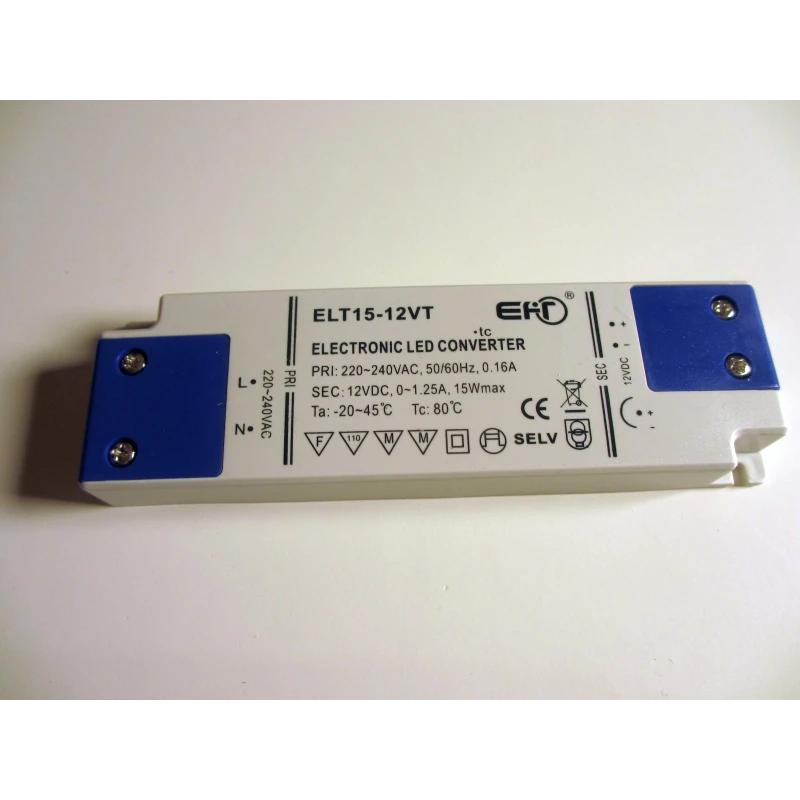

Toiteplokk ELT15-12VT, 12V, 1.25A, 15W
Tootekood: 05-000001
Toiteplokk ELT15-12VT,
220-240 V AC,
12 V DC, 1,25 A, 15W, IP4X ,
90 toodet Laos
Lisainfo
| Mudel | ELT15-12VT |
| Min sisendpinge - (V AC) | 220 |
| Sisendpinge - (V AC) | 230 |
| Max sisendpinge - (V AC) | 240 |
| Väljundpinge - (V DC) | 12 |
| Väljundvõimsus - (W) | 15 |
| Toiteploki tüüp | Püsiva pingega |
| Väljundvool - (A) | 1,25 |
| Võimsustegur - PF (cos φ) | 0,5 |
| Ümbritsev temperatuur - (° C) | -20 + 45 |
| Efektiivsus - (%) | 81 |
| Lühisekaitse | Jah |
| Ülekoormuskaitse | Jah |
| Temperatuurikaitse | Jah |
| Laius - (mm) | 40 |
| Pikkus - (mm) | 135 |
| Kõrgus - (mm) | 14 |
| Kaal - (g1tk) | 65 |
| Välismõjude kaitse - (IP) | 4X |
| Kinnitusviis | kruvikinnitus |
| Ühendusviis | kruviklemm |
| Garantiiaeg - (a) | 2 |
