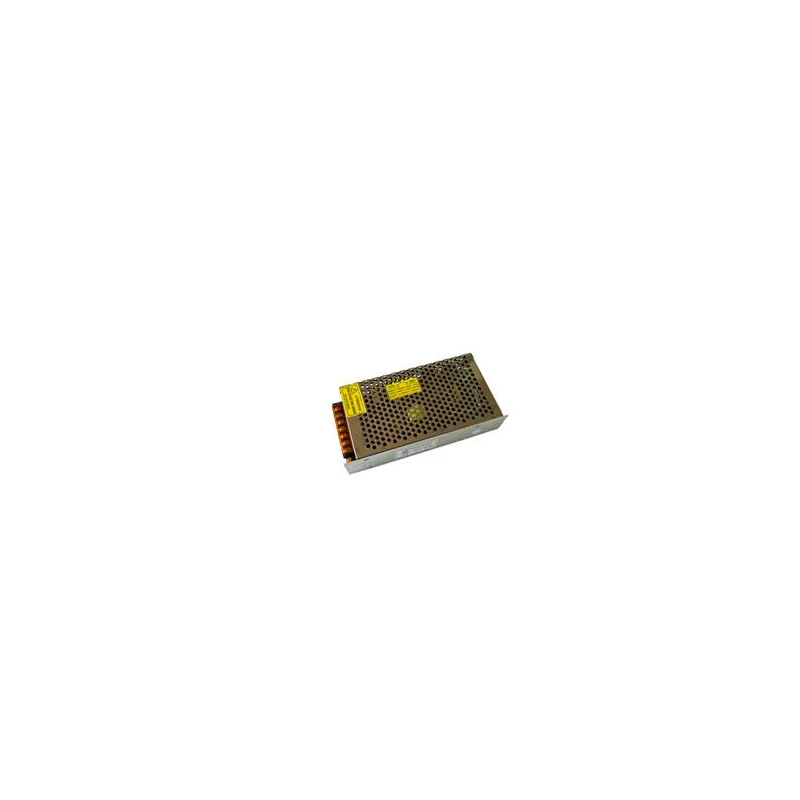

Toiteplokk HV-N-12200, 12V, 16,7A, 200W
Tootekood: 05-000031
Toiteplokk HV-N-12200,
170-250 V AC,
12 V DC, 16,7 A, 200W, IP20 ,
10 toodet Laos
Lisainfo
| Mudel | HV-N-12200 |
| Min sisendpinge - (V AC) | 170 |
| Sisendpinge - (V AC) | 230 |
| Max sisendpinge - (V AC) | 250 |
| Väljundpinge - (V DC) | 12 |
| Väljundvõimsus - (W) | 200 |
| Toiteploki tüüp | Püsiva pingega |
| Väljundvool - (A) | 16,7 |
| Efektiivsus - (%) | 84 |
| Lühisekaitse | Hiccup - töö taastub peale lühise kadumist |
| Ülekoormuskaitse | 105-150 % |

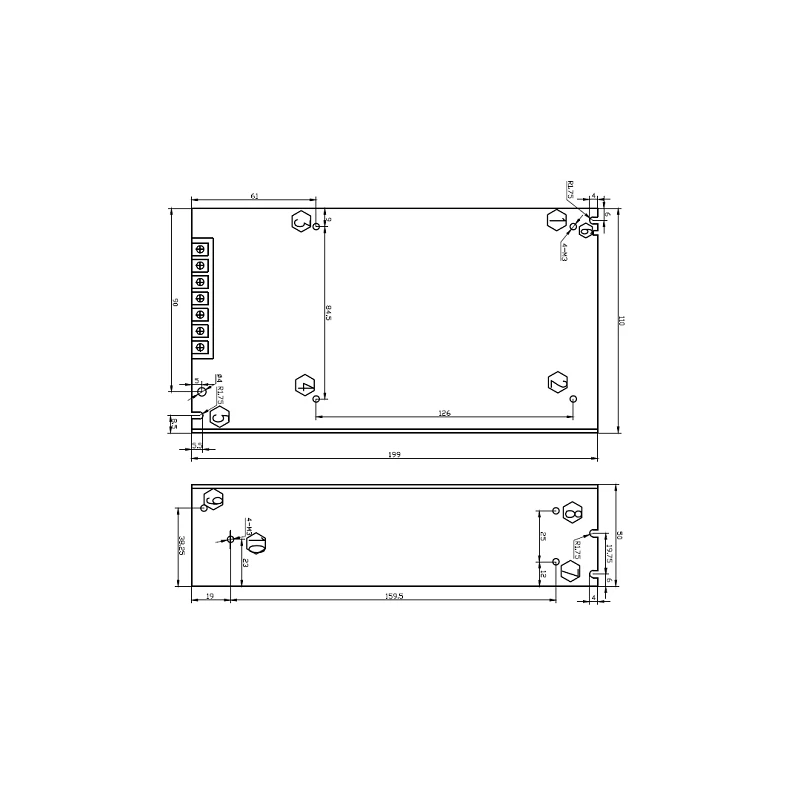

| Laius - (mm) | 110 |
| Pikkus - (mm) | 199 |
| Kõrgus - (mm) | 50 |
| Kaal - (g1tk) | 880 |
| Välismõjude kaitse - (IP) | 20 |
| Kinnitusviis | kruvikinnitus |
| Ühendusviis | kruviklemm |
| Garantiiaeg - (a) | 2 |
