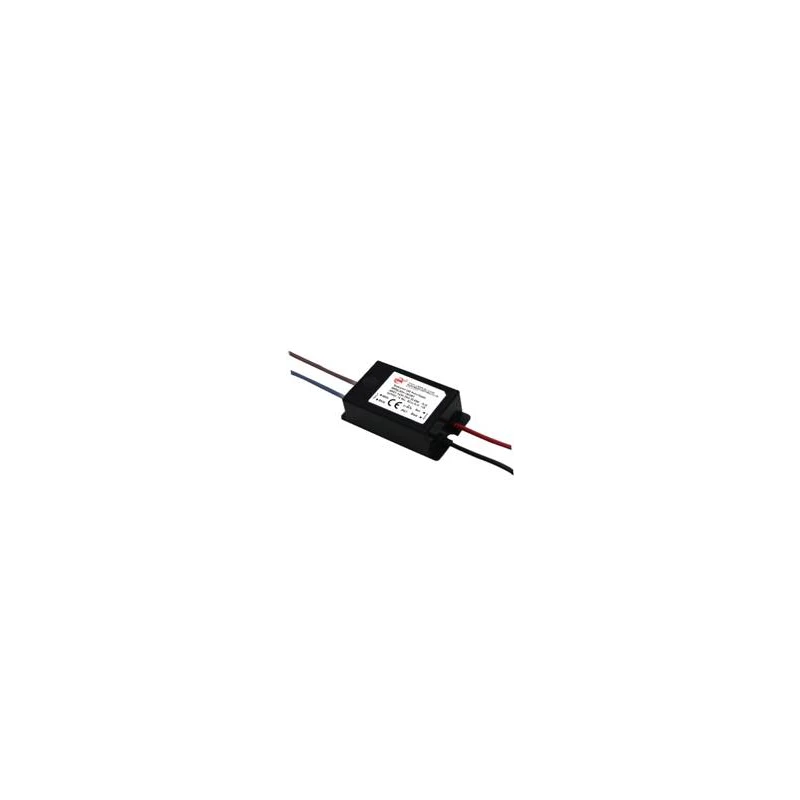

Toiteplokk HVA-24010D2, 24V, 410mA, 10W
Tootekood: 05-000035
Toiteplokk HVA-24010D2,
90-264 V AC,
24 V DC, 410 mA, 10W, IP67 ,
2 toodet Laos
Lisainfo
| Mudel | HVA-24010D2 |
| Min sisendpinge - (V AC) | 90 |
| Sisendpinge - (V AC) | 230 |
| Max sisendpinge - (V AC) | 264 |
| Väljundpinge - (V DC) | 24 |
| Väljundvõimsus - (W) | 10 |
| Toiteploki tüüp | Püsiva pingega |
| Väljundvool - (mA) | 410 |
| Võimsustegur - PF (cos φ) | 0,5 |
| Efektiivsus - (%) | 81 |
| Lühisekaitse | Hiccup - töö taastub peale lühise kadumist |
| Ülekoormuskaitse | 101-150 % |
| Temperatuurikaitse | 100 °C ± 10 °C |

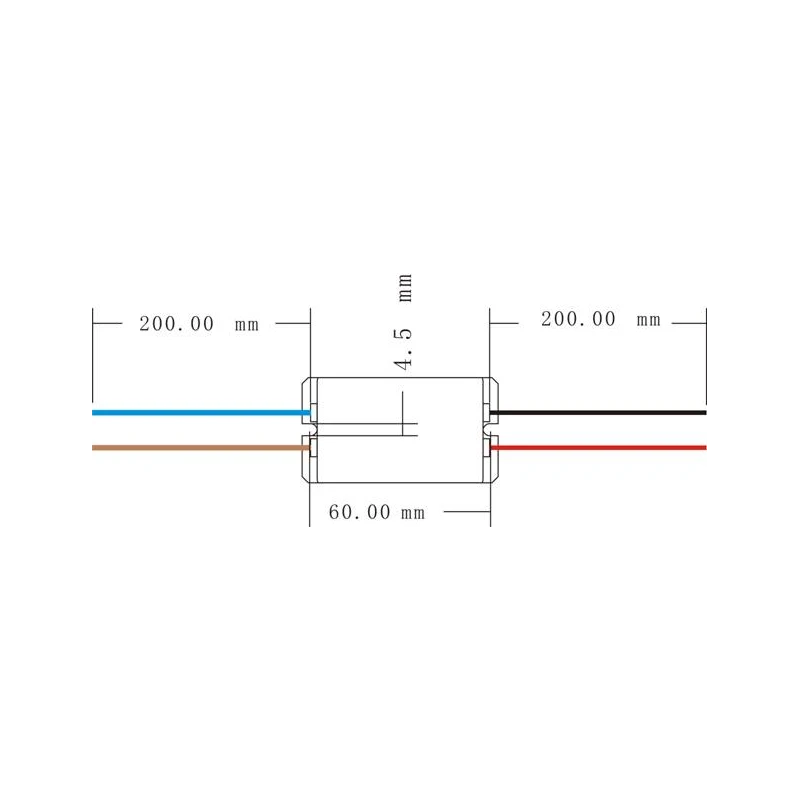

| Laius - (mm) | 35 |
| Pikkus - (mm) | 65 |
| Kõrgus - (mm) | 23 |
| Kaal - (g1tk) | 86 |
| Välismõjude kaitse - (IP) | 67 |
| Kinnitusviis | kruvikinnitus |
| Ühendusviis | kaablijätkamine |
| Garantiiaeg - (a) | 2 |
