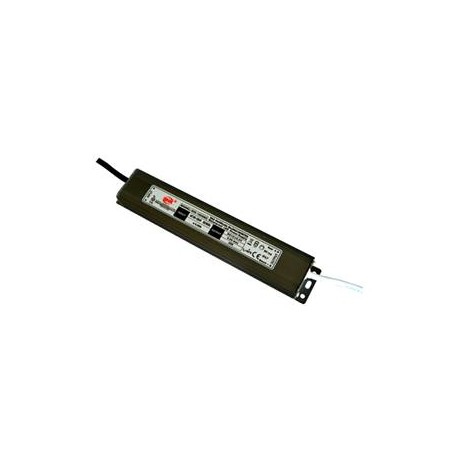

Toiteplokk HVS-24030B2, 24V, 1,25A, 30W
Tootekood: 05-000038
Toiteplokk HVS-24030B2,
90-250 V AC,
24 V DC, 1,25 A, 30W, IP67 ,
2 toodet Laos
Lisainfo
| Mudel | HVS-24030B2 |
| Min sisendpinge - (V AC) | 90 |
| Sisendpinge - (V AC) | 230 |
| Max sisendpinge - (V AC) | 250 |
| Väljundpinge - (V DC) | 24 |
| Väljundvõimsus - (W) | 30 |
| Toiteploki tüüp | Püsiva pingega |
| Väljundvool - (A) | 1,25 |
| Võimsustegur - PF (cos φ) | 0,95 |
| Efektiivsus - (%) | 85 |
| Lühisekaitse | Hiccup - töö taastub peale lühise kadumist |
| Ülekoormuskaitse | 120-150 % |
| Temperatuurikaitse | 100 °C ± 10 °C |
| Laius - (mm) | 37 |
| Pikkus - (mm) | 213 |
| Kõrgus - (mm) | 26 |
| Kaal - (g1tk) | 368 |
| Välismõjude kaitse - (IP) | 67 |
| Kinnitusviis | kruvikinnitus |
| Ühendusviis | kaablijätkamine |
| Garantiiaeg - (a) | 2 |
