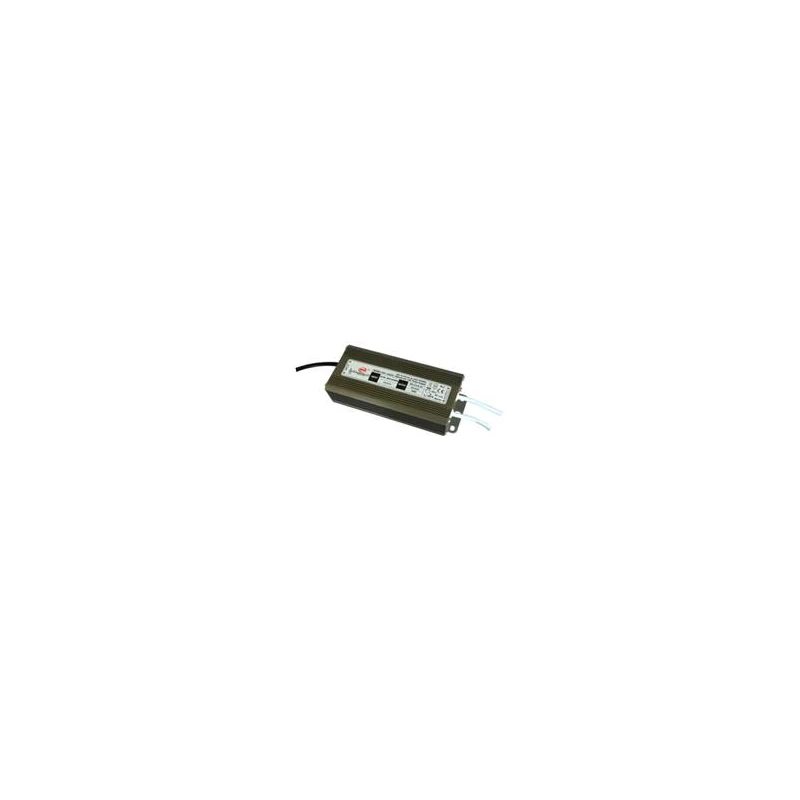

Toiteplokk HVS-24060C2, 24V, 2,5A, 60W
Tootekood: 05-000041
Toiteplokk HVS-24060C2,
90-264 V AC,
24 V DC, 2,5 A, 60W, IP67 ,
2 toodet Laos
Lisainfo
| Mudel | HVS-24060C2 |
| Min sisendpinge - (V AC) | 90 |
| Sisendpinge - (V AC) | 230 |
| Max sisendpinge - (V AC) | 264 |
| Väljundpinge - (V DC) | 24 |
| Väljundvõimsus - (W) | 60 |
| Toiteploki tüüp | Püsiva pingega |
| Väljundvool - (A) | 2,5 |
| Võimsustegur - PF (cos φ) | 0,95 |
| Efektiivsus - (%) | 83 |
| Lühisekaitse | Hiccup - töö taastub peale lühise kadumist |
| Ülekoormuskaitse | 120-150 % |
| Temperatuurikaitse | 95 °C ± 5 °C |

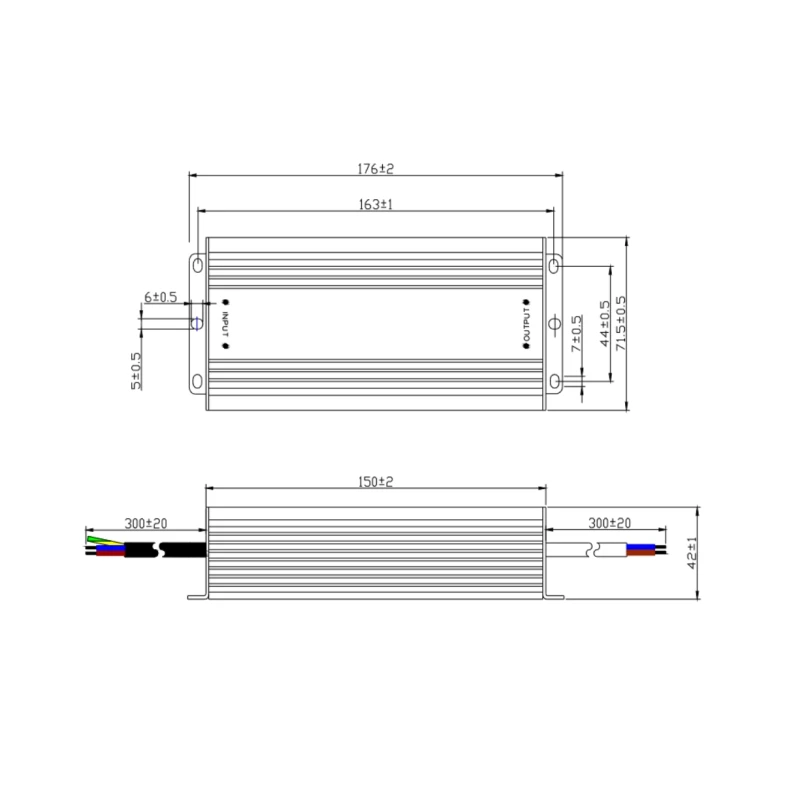

| Laius - (mm) | 71 |
| Pikkus - (mm) | 175 |
| Kõrgus - (mm) | 44 |
| Kaal - (g1tk) | 960 |
| Välismõjude kaitse - (IP) | 67 |
| Kinnitusviis | kruvikinnitus |
| Ühendusviis | kaablijätkamine |
| Garantiiaeg - (a) | 2 |
