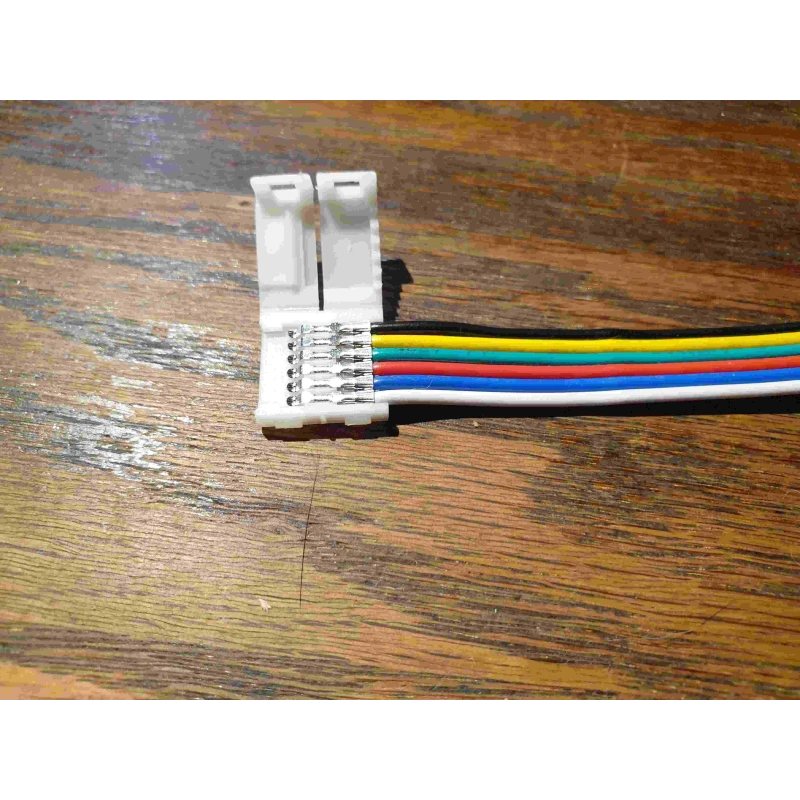

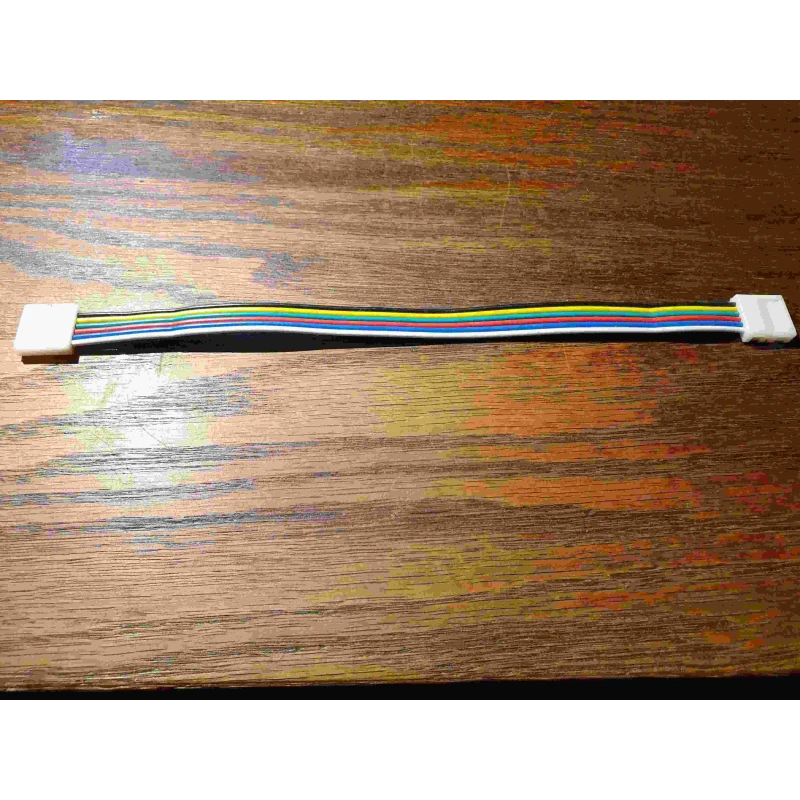

LED riba kiirühendus LRA0216, riba-riba, juhtmega, 6 kontakti, 12 mm
Tootekood: 16-000325
LED riba kiirühendus LRA0216,
riba-riba, juhtmega,
6 kontakti, 12 mm, SMD,
RGB+CCT,
IP20,
100 toodet Laos
Lisainfo
| Riba max laius - (mm) | 12 |
| Kontaktide arv | 6 |
| Sobib ribale | RGB+CCT |
| Max pinge - (V DC) | 24 |
| Max vool - (A) | 3,5 |
| Riba tüüp | SMD |
| Laius - (mm) | 16,5 |
| Kõrgus - (mm) | mm |
| Riba IP | 20 |
| Korpuse värv | valge |
| Juhtme värv | kollane/valge/sinine/punane/roheline/must |
| Juhtme pikkus - (cm) | 15 |
| Juhtme ristlõige - (mm²) | 0,34 |
| Juhtme ristlõige - (AWG) | 22 |
| Funktsioon | jätkamine |
| Materjalid | nailon (PA66), vask |
| Garantiiaeg - (a) | 2 |
Rohkem infot
Parema ühenduse jaoks on mõistlik ribade ühendamiseks kasutada jootmist aga iga kord pole see võimalik. Siis ongi hea kasutada kiirühendust.
Kindlasti peab arvestama sellega, et kiirühendust saab kasutada riba kummaski otsas ja sedasi võib tekkida olukord kus kaabli värvid või kontaktide tähistus on erinevad ehk nö peegelpildis.
