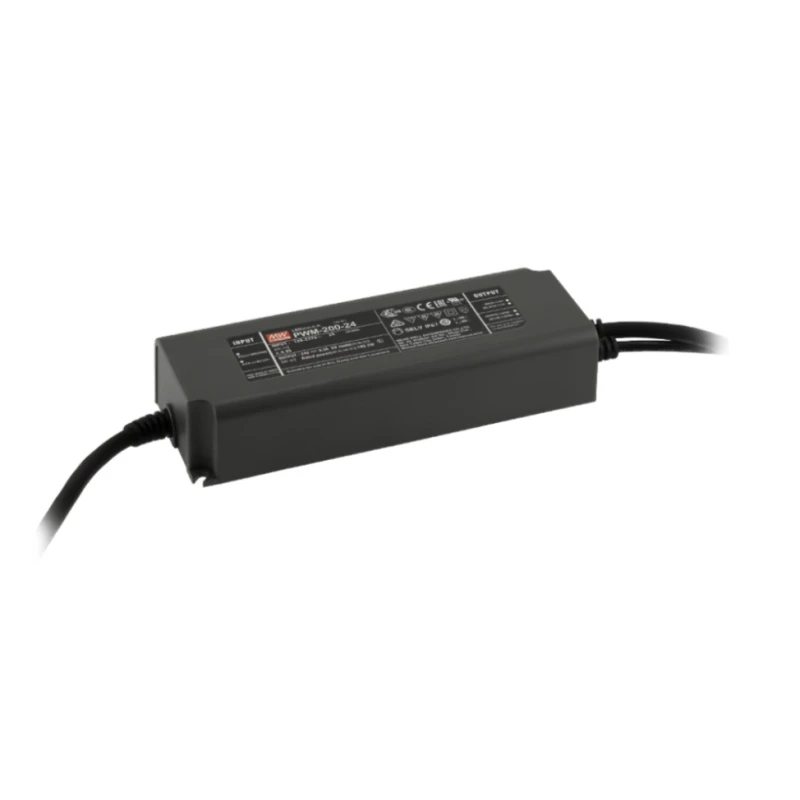

Toiteplokk PWM-200-24, 24V, 8,3A, 200W, DIM
Tootekood: 05-000050
Tootja: Mean Well
Toiteplokk PWM-200-24,
100-305 V AC,
24 V DC, 8,3 A, 200W, IP67, DIM ,
1 Ühik Laos
Lisainfo
| Tootja | MEAN WELL |
| Mudel | PWM-200-24 |
| Min sisendpinge - (V AC) | 100 |
| Sisendpinge - (V AC) | 230 |
| Max sisendpinge - (V AC) | 305 |
| Min sisendpinge - (V DC) | 142 |
| Max sisendpinge - (V DC) | 431 |
| Väljundpinge - (V DC) | 24 |
| Väljundvõimsus - (W) | 199,2 |
| Toiteploki tüüp | Püsiva pingega |
| Väljundvool - (A) | 8,3 |
| Võimsustegur - PF (cos φ) | 0,96 |
| Võimsusteguri korrektsioon - (PFC) | Jah |
| Aktiivne võimsusteguri korrektsioon - (APFC) | Jah |
| Ümbritsev temperatuur - (° C) | -40 + 85 |
| PWM | Jah |
| PWM sagedus | 4 kHz |
| Efektiivsus - (%) | 93 |
| Ülepingekaitse | 27 - 34 V, Lülitub välja. Peale ülepinge kadumist ei käivitu ise. |
| Lühisekaitse | Lülitub välja. Peale lühise kadumist ei käivitu ise. |
| Ülekoormuskaitse | 108 - 135 %, Lülitub välja. Peale ülekoormuse kadumist ei käivitu ise. |
| Temperatuurikaitse | Lülitub välja. Peale jahtumist ei käivitu ise. |
| Dimmerdamine | Jah |
| 0-10V | Jah |
| Takistus | Jah |
| Laius - (mm) | 68 |
| Pikkus - (mm) | 195 |
| Pikkus koos kaabliväljaviikudega - (cm) | 25 |
| Kõrgus - (mm) | 40 |
| Välismõjude kaitse - (IP) | 67 |
| Kinnitusviis | kruvikinnitus |
| Ühendusviis | kaablijätkamine |
| Kaal - (kg1tk) | 1,03 |
| Siseneva juhtme pikkus - (cm) | 30 |
| Väljuva juhtme pikkus - (cm) | 30 |
| Siseneva juhtme värv | sinine/pruun |
| Väljuva juhtme värv | punane/must |
| Siseneva juhtme ristlõige - (mm²) | 1 |
| Väljuva juhtme ristlõige - (mm²) | 1 |
| Siseneva juhtme ristlõige - (AWG) | 17 |
| Väljuva juhtme ristlõige - (AWG) | 17 |
| Garantiiaeg - (a) | 2 |
| Tootjapoolne garantiiaeg - (a) | 5 |
