Toiteplokk VF-DIM24200, 24V, 8,3A, 200W, DIM
Tootekood: 05-002402

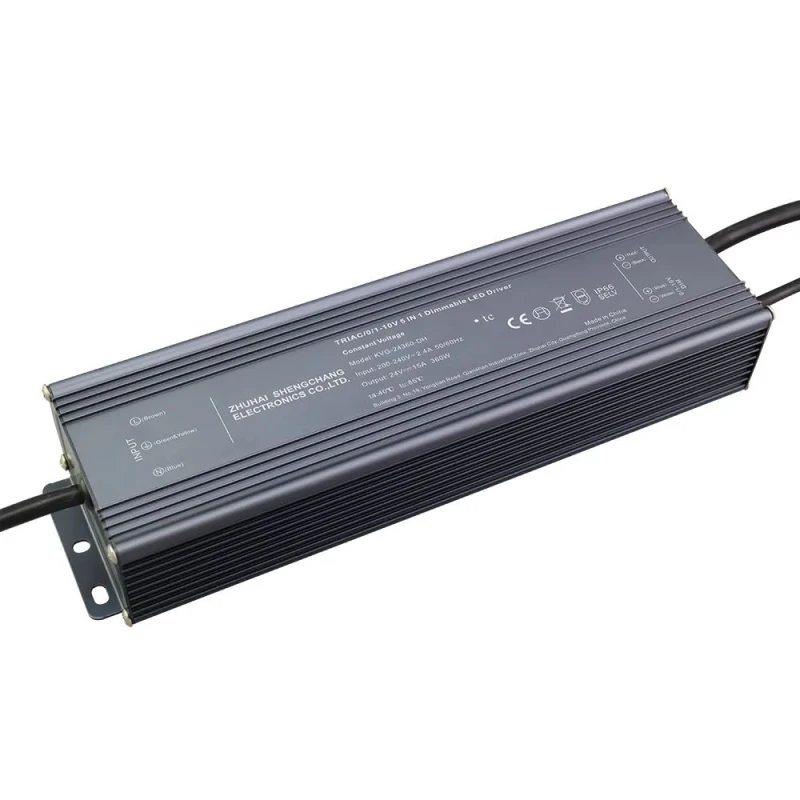

Toiteplokk VF-DIM24200,
200-240 V AC,
24 V DC, 8,3 A, 200W, IP66, DIM ,
2 toodet Laos
Lisainfo
| Tootja | SC Power |
| Mudel | VF-DIM24200 |
| Min sisendpinge - (V AC) | 200 |
| Sisendpinge - (V AC) | 230 |
| Max sisendpinge - (V AC) | 240 |
| Väljundpinge - (V DC) | 24 |
| Väljundvõimsus - (W) | 200 |
| Minimaalne koormus | PWM-10% / Pinge vähendamine 0,01% |
| Toiteploki tüüp | Püsiva pingega |
| Väljundvool - (A) | 8,3 |
| Väljundi tüüp | PWM / Pinge vähendamine |
| Võimsustegur - PF (cos φ) | 0,95 |
| PWM | Jah |
| Dimmerdamine | Jah |
| Suudab juhtida | Mono |
| 0-10V | Jah |
| 1-10V | Jah |
| Takistus | Jah |
| Dimmerdamise ulatus | 0 - 100% |
| Dimmerdamise aste | sujuv |
| Laius - (mm) | 78 |
| Pikkus - (mm) | 274 |
| Pikkus koos kaabliväljaviikudega - (cm) | 33 |
| Kõrgus - (mm) | 46 |
| Välismõjude kaitse - (IP) | 66 |
| Kinnitusviis | kruvikinnitus |
| Ühendusviis | kaablijätkamine |
| Kaal - (kg1tk) | 1,6 |
| Garantiiaeg - (a) | 2 |
| Tootjapoolne garantiiaeg - (a) | 5 |
